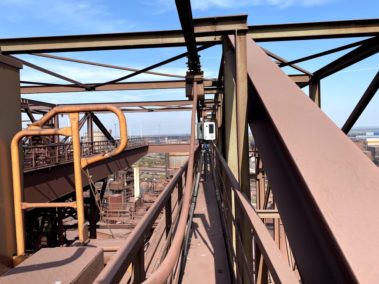

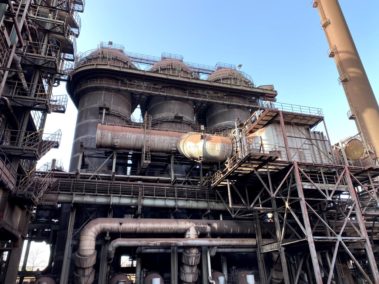

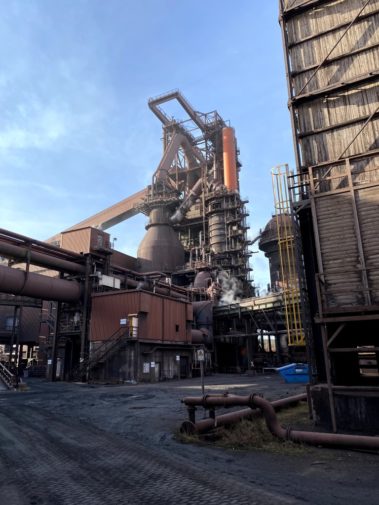

Für die geplante Neuzustellung des HoA (Hochofen A) der Salzgitter Flachstahl GmbH bekamen wir den Auftrag den kompletten Hochofen, samt der Möllerung, Winderhitzer und allen Schalthäusern digital zu erfassen.
Es gab für das Projekt verschiedene Ansatzpunkte die zu berücksichtigen waren.
Zum einen die Erstellung von hochauflösenden Punktwolken, um konstruktionstechnisch eine entsprechende Grundlage für die Architekten/Ingenieure zu bilden.

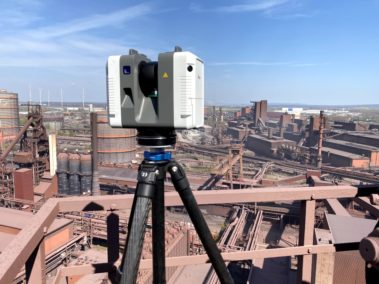

Die Genauigkeit liegt bei unserem verwendeten Scanner bei 1,9 mm auf 10 Meter Entfernung.
Zum anderen sollte aus den Punktwolken ein 360° Rundgang aller Bereiche erstellt werden, um die 3D-Daten auch realistisch darstellen zu können.
Für die 360° Daten haben wir von jedem Standpunkt 5x HDR (High Dynamic Range) Bilder erstellt, die mit je 432 Megapixel eine ausreichend hohe Auflösung bieten.
Zusammen mit den Punktwolken wurden die 360° Bilder zu einer kompletten 3D-Datei erstellt, die mit einer entsprechender Software dargestellt werden können. Das interessante an diesem Workflow ist die Tatsache das diese einzelne Datei auf einem Server abgelegt werden kann.
Externe Anbieter können so von ihrem Rechner aus die 3D-Daten mit einer Software öffnen und erste (virtuelle) Begehungen vornehmen, in denen sie auch gleichzeitig die jeweiligen Bereiche vermessen können.
Grad zu Corona Zeiten ist dieser Workflow natürlich extrem hilfreich, da die ersten Begehungen komplett virtuell stattfinden können.
Für weiter entfernte Anbieter aus dem In- und Ausland bietet diese Form der virtuellen Begehung natürlich auch außerhalb einer Pandemie die hohen Vorteile der Kosten/Zeitersparnis und trägt zudem zum Umweltschutz bei, da keine Anreise erfolgen muss.
Insgesamt haben wir für das Projekt über 2 Terabyte an Daten bereitgestellt und verarbeitet.
Sämtliche Teilbereiche und einzelne Schalthäuser wurden als eigenständige Projektdateien bereitgestellt und können extern über eine Serverlösung für die Anbieter bereitgestellt werden.
Die Bilder wurden freundlicherweise von der Salzgitter Flachstahl GmbH freigegeben.
